Шаблон-линейка разметочный 5.00 1

Шаблон-линейка для разметки отверстий под дюбельное крепление маяков и для измерения ширины протяженных элементов и повреждений (трещин, швов, стыков и др.).

Для заказа выберите один из двух артикулов:

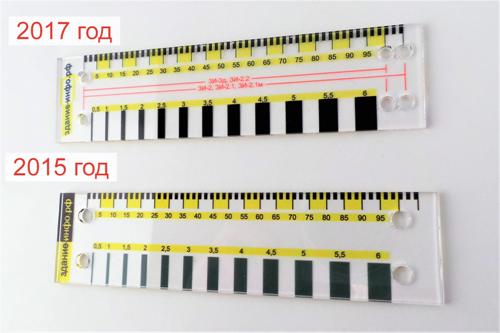

1. Арт. [ап412-15] Шаблон-линейка 2015 год - подходит для маяков ЗИ-2 старого (до 2016 г.) образца и для маяков ЗИ-2.2
2. Арт. [ап412-17 Шаблон-линейка 2017 год - подходит для большинства моделей маяков серии ЗИ , кроме ЗИ-2.3, ЗИ-2.0 и ЗИ-2XL

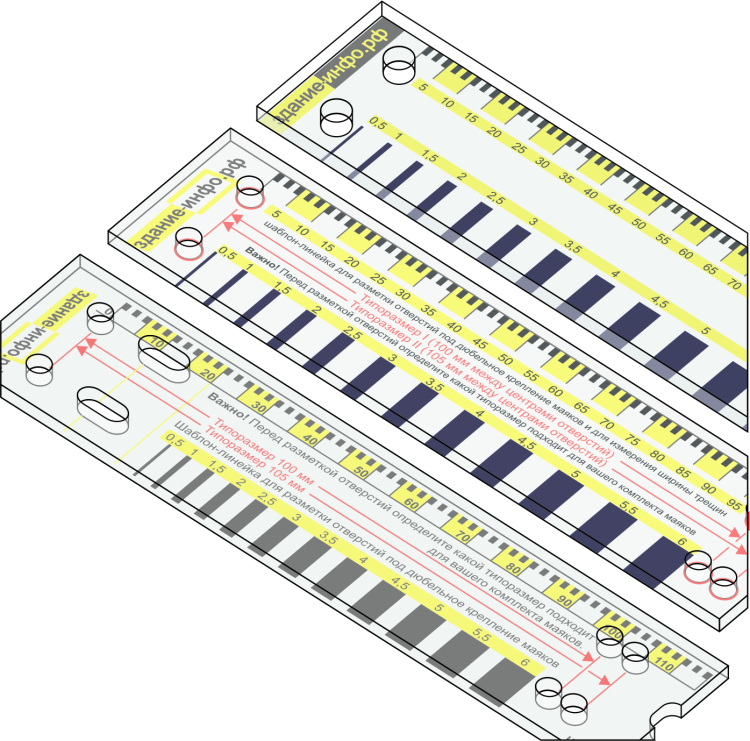

3. Арт. [ап412-26 Шаблон-линейка 2026 год - 9 разметочных отверстий, два типоразмера межцентровых расстояний (100 и 105 мм), подходит для всех моделей маяков серии ЗИ , кроме ЗИ-2.3, ЗИ-2.0 и ЗИ-2XL

В отличии от измерительного шаблона-линейки, разметочный может использоваться не только для измерения ширины трещины, но и для разметки отверстий под дюбельное крепление маяков. С 2017 года разметочные шаблоны-линейки изготавливаются с возможностью разметки отверстий под крепление любых моделей маяков (кроме ЗИ-2.3, ЗИ-2.0 и ЗИ-2XL).

Шаблон выполнен из прозрачного полимера, толщиной 2 мм. Верхняя часть имеет удобную для визуального восприятия измерительную шкалу, с диапазоном 0 - 105 мм. На нижнюю часть нанесены размерные штрихи, толщиной 0,5 - 6 мм, шаг 0,5 мм, для измерения ширины трещины методом сравнения (компарирования). Также шаблон имеет 6 отверстий для разметки под крепление маяков, с обозначением моделей маяков, для которых они предназначены.

Обратите внимание, шаблон-линейка не внесен в реестр средств измерений. Калибровка может осуществляться пользователем, либо специализированными организациями.
